平成３０年　第8問航海用レーダー整備士

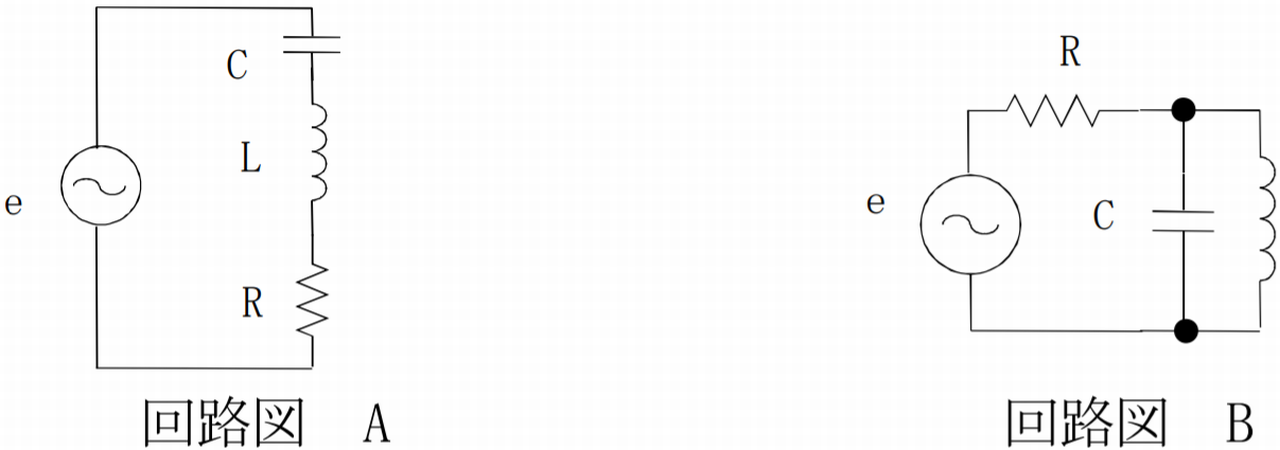

無線機等には、希望の周波数に同調させるために共振回路が使用される。共振回路には直列共振回路と並列共振回路があるが、以下の(1)の共振時の説明文は、いずれの共振回路についてのものか、該当する回路図の記号を解答欄に記入せよ。また、(2)の条件で共振周波数〔MHz〕を求めよ。（6 点）

(1) 各々のリアクタンスが互いに打ち消し合い抵抗だけの回路と等価になるため、電流は最大となる。　(1 点)

(2) コンデンサの容量を C＝50〔pF〕、コイルのインダクタンスを L＝2〔μH〕としたときの共振周波数〔MHz〕を求めよ。ただし、π＝3.14 とし、数値は MHz で表示し、小数点以下 1 桁まで（少数以下 2桁目を四捨五入）として求めよ。　(5 点)
